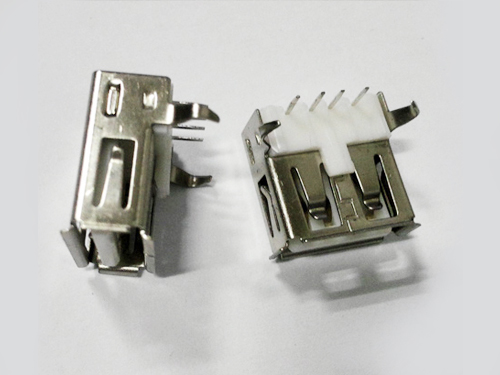

侧插直边USB母座是一种常见的USB接口连接器，主要用于电子设备中的USB接口连接，这种连接器通常采用侧插直边的设计，便于在电路板上进行安装和焊接。
下面看一看侧插直边usb母座常见不良问题与解决办法有哪些？
一、来料本体外观不良
1. 铁壳直边毛刺、尖角、披锋
现象：外壳前端直边锋利，插入 USB 公头刮伤数据线金属壳、卡滞插拔
原因：冲压模具刀口磨损、直边未去倒角；无打磨工序
解决：
供应商优化模具，直边做 R0.1~R0.2 微倒角；
IQC 全检目视，毛刺超标直接拒收；
整机外壳开孔加大 0.1mm，减少壳体摩擦。
2. 铁壳镀镍脱落、发黄、氧化生锈
现象：存放一段时间外壳斑点、盐雾测试不达标、接地不良
原因：基材油污未清洗、镍层厚度不足、仓储潮湿；直边切面无镀层保护
解决：
要求壳体镍层≥2μm，切面做钝化处理；
来料真空包装，车间控制湿度＜60%；
生锈不良件隔离报废，不可上线。
3. 胶芯变形、缺胶、缩水、毛边
现象：端子偏移、公头插不到底、插合松动
原因：注塑温度异常、模具老化、直边壳体压胶受力不均
解决：
供应商更换 LCP 耐高温胶芯原料；
上线前抽检胶芯平整度，变形直接挑出；
焊接炉温严控，避免二次高温软化胶芯。
4. 端子偏位、高低不平、镀金脱落
现象：接触不良、充电断断续续、数据断连
原因：端子注塑定位不稳；镀金层薄（＜1μ）、摩擦易磨损
解决：
选用镀金 1.5μm 以上加厚端子；
IQC 通止规测试，端子高低超 0.05mm 拒收；
频繁插拔设备选用加厚弹片端子款。
5. 接地弹片缺失 / 弹性不足（直边款通病）
现象：USB3.0 干扰大、屏幕闪屏、传输丢包、EMC 不合格
原因：侧插直边铁壳无全包结构，标配单弹片 / 无弹片，接地不连续
解决：选型直接采购上下双接地弹片版本；PCB 壳体焊脚大面积铺地增强屏蔽。
二、SMT 回流焊 / DIP 波峰焊焊接不良
1. 引脚虚焊、冷焊、少锡
现象：轻微晃动数据线即断电，充电时断时续
原因：
① 直边鱼叉脚表面氧化、沾脱模剂；
② 钢网开孔偏小、炉温偏低；
③ PCB 焊盘油污污染
解决：
来料端子预镀防氧化层；
放大钢网开孔，优化回流焊温区；
PCB 焊盘清洗，禁止手触碰焊盘。
2. 连锡、短路（相邻引脚锡桥）
现象：通电短路、烧电源、设备不开机
原因：直边引脚间距近、钢网开孔过大、焊膏坍塌、炉温升温过快
解决：缩小钢网单孔尺寸；降低预热升温速率；增加焊膏防塌配方；AOI 全检短路。
3. 胶芯高温起泡、变形、融胶
现象：公头插不进去、插合歪斜、端子短路
原因：峰值温度超 265℃、高温区停留太久；低价 PBT 胶不耐高温
解决：
统一使用 LCP UL94V0 胶芯；
回流焊峰值控制 255~260℃，高温段≤30s；
焊接后自然冷却，禁止快速吹风骤冷。
4. 铁壳焊脚浮起、翘件
现象：母座受力脱落，整机插拔失效
原因：直边壳体鱼叉脚受力面积小；PCB 焊盘强度不足；焊盘受潮分层
解决：
选型加宽固定鱼叉脚；
PCB 壳体脚加大焊盘、多过孔加固；
波峰焊产品增加二次补锡。
三、组装 & 整机功能不良
1. 公头插入卡顿、插不到底、松旷
1）插不到底：铁壳直边毛刺、胶芯注塑毛边、PCB 偏移错位
解决：壳体倒角、修剪胶芯毛边、定位治具固定母座贴板精度。
2）插拔松动、掉数据线：端子弹片疲劳、弹力不足
解决：更换高磷青铜加厚弹片；管控插拔寿命测试≥3000 次。
2. 充电慢、发热、大电流压降超标
现象：5A 快充只能跑 2A，接口发烫
原因：普通细端子，VBUS/GND 载流不足；端子接触阻抗过高
解决：大功率产品直接选用加粗大电流端子侧插直边母座；优化 PCB 大电流铺铜。
3. 只能充电，无法传输数据（USB2.0/3.0）
现象：充电正常，电脑识别不到设备
原因：D+/D - 信号端子变形、虚焊、氧化；USB3.0 蓝色胶芯 9PIN 缺针
解决：通止规全检端子；补焊信号引脚；USB3.0 型号核对 9 根端子完整。
4. 漏电、耐压击穿、安规不良
现象：设备外壳麻手、高压测试报警
原因：胶芯融胶导致端子碰铁壳；锡珠残留壳体内部
解决：严控炉温防融胶；清洗板后吹扫内部锡珠；耐压测试 100% 全检。
四、长期使用插拔失效
1. 使用一段时间接触不良，时通时断
原因：端子镀金磨损、弹片疲劳塌陷；直边壳体缺少接地弹片，摩擦氧化
解决：加厚镀金端子；整机结构增加限位，减少公头斜插、单边受力。
2. 斜向大力插拔后母座脱落、焊盘撕裂
侧插直边短板：无全包壳体分散受力，全部应力集中在鱼叉焊脚
解决：
选用双固定鱼叉脚母座；
PCB 壳体脚增加加固焊盘 + 定位孔；
整机外壳增加 USB 口限位筋，限制插头左右晃动。
3. 进水受潮后腐蚀、失效
现象：放置潮湿环境一段时间无法充电
原因：直边壳体无包胶防护，水汽易进入内部腐蚀端子
解决：户外 / 潮湿设备母座周边打防水胶；选用加厚电镀耐腐蚀款。
五、USB3.0 专属不良
高速模式无法开启、传输速度只有 USB2.0
原因：5 根高速端子变形、虚焊、接地弹片缺失屏蔽差
对策：带双接地弹片母座；重点检查蓝色胶芯 9 根端子完整焊接。
传输时屏幕干扰、鼠标卡顿
原因：直边单弹片接地不连续，EMI 屏蔽差
对策：壳体焊脚大面积接地铺铜，增加接地弹片。
