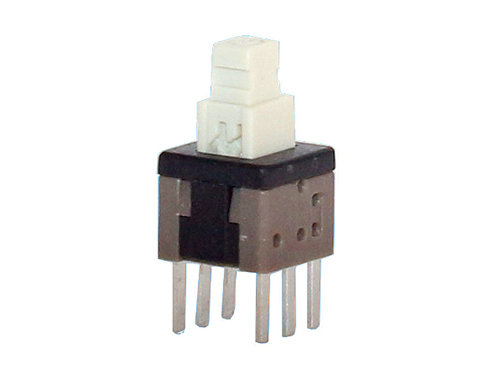

带灯按键开关机械触点和 LED 指示灯是两套独立电路，选型确认动作类型、触点规格、LED 电压；接线不要默认 “按按键灯就亮”，根据需求设计控制逻辑；大负载务必加继电器，才能稳定可靠。

​

1、分清动作类型，区分触点规格与 LED 电压
动作：自锁还是自复位，很多项目买错，按完不能锁或者锁不住。
触点：确认 NO/NC 组合、额定电压电流；感性负载（继电器、电磁阀）尽量降额使用，防止触点烧蚀。
LED 电压：5V/12V/24V 不要混用，5V 开关直接接 24V 直接烧毁 LED；双色开关确认共阴 / 共阳。
注意：触点电压≠LED 电压，二者互不绑定。
2、理清接线逻辑，理解两套独立回路
简单自锁电源：主回路走开关触点；LED 灯两端接电源，锁合状态灯常亮。
自复位点动：按键只给 PLC 信号；LED 由 PLC 输出控制灯的亮灭，不是按键直接控制灯。
坑：误以为按下按键灯就自动亮，不做外部电路，灯不会随按键动作变化。
直流务必区分 LED 正负极，接反不发光，不会烧，但无指示。
3、安装与防护选型
金属面板按钮确认开孔尺寸：12/16/19/22mm，面板厚度适配螺母行程；
潮湿、粉尘环境选 IP65 以上，带密封圈；普通轻触开关不适合现场粉尘水汽环境。
端子形式：焊接脚、插片端子、螺丝端子；现场接线插片 / 螺丝端子，焊接适合 PCB 板上。
4、负载不要超规格，大负载必须加中间继电器
带灯按钮触点大多是小电流，不建议直接驱动电机、大电磁阀，用触点控制继电器线圈，继电器再驱动负载，避免触点电弧烧黑失效。
LED 供电建议串限流电阻，没有内置电阻的开关，直接接电源易烧坏 LED。
5、故障排查要点
1、按键动作正常，灯不亮：检查 LED 正负极、供电电压、限流电阻；
2、灯亮，按键没有输出：检查 COM‑NO 接线，触点是否烧蚀；
3、时而亮时而不亮：接线松动、端子氧化、震动虚接。
